產品詳情
DM542數字式中低壓步進電機驅動器，采用最新32位DSP技術，適合驅動57、86系列電機，具備優秀的中低速性能，能夠滿足大多數中小型設備的應用需要。
采用內置微細分技術，即使在低細分條件下，也能夠達到高細分的效果，中低速運行都很平穩，噪音極小。
驅動器內部集成了參數自整定功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。
功能特性
可驅動4線，8線的兩相步進電機
電壓輸入范圍：18~48 VDC
電流最大：4.2A，分辨率：0.1A
細分范圍：400~25600ppr
信號輸入：差分/單端，脈沖/方向或雙脈沖，5~24VDC電平兼容
脈沖響應頻率：200KHz
內置微細分
上電參數自動整定功能
精密電流控制使電機發熱大為降低
靜止時電流自動減半
光隔離信號輸入，抗干擾能力強
具有過壓、過流等保護功能

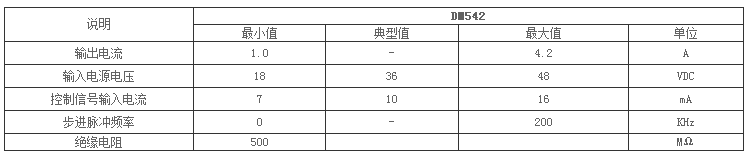

1. 電氣指標
2. 接口定義

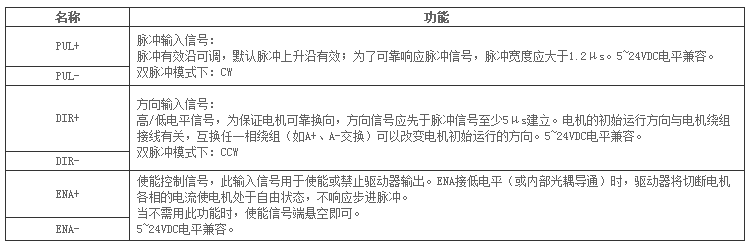

1）控制信號接口

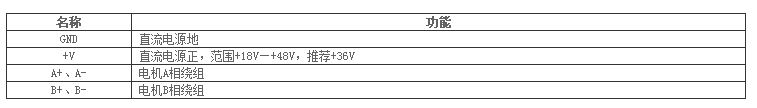

2）功率接口
3、撥碼設定
DM542驅動器采用八位撥碼開關設定細分、運行電流、靜止半流。詳細描述如下：

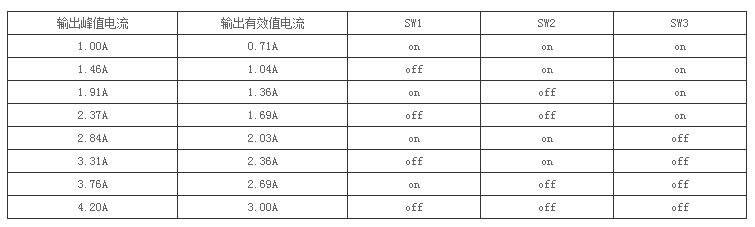

1）運行電流設定
2）靜止電流設定
靜止電流可用SW4撥碼開關設定，off表示靜止電流設為運行電流的一半，on表示靜止電流與運行電流相同。一般用途中應將SW4設成off，使得電機和驅動器的發熱減少，降低能耗，可靠性提高。脈沖信號停止0.4秒后電流自動減半，發熱量理論上減至25％。

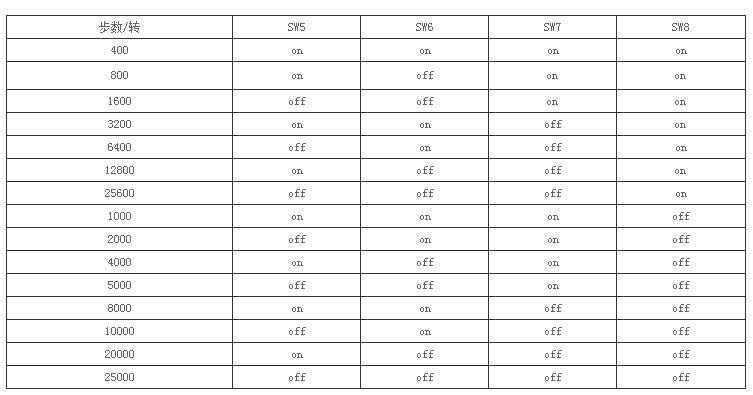

3）細分設定

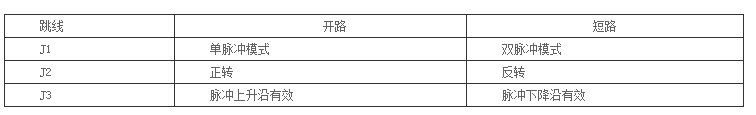

4）控制信號模式設置
DM542驅動器信號模式設置由PCB板的3個跳線設置

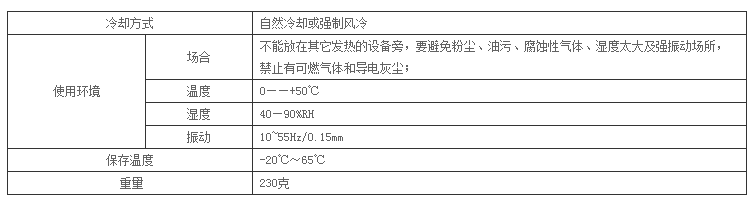

4.使用環境及參數
