產品詳情
可以設置256內的任意細分以及額定電流內的任意電流值，能夠滿足大多數小型設備的應用需要。采用內置微細分技術，即使在低細分條件下，也能夠達到高細分的效果，中低速運行都很平穩，噪音極小。
驅動器內部集成了參數自整定功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。
功能特性
可驅動4線，8線的兩相步進電機
電壓輸入范圍：18~36 VDC
電流最大：2.2A，分辨率：0.1A
細分范圍：200~51200ppr
信號輸入：單端，脈沖/方向
可通過串口進行參數配置
內置微細分
參數自動整定功能
精密電流控制使電機發熱大為降低
靜止時電流自動減半
光隔離信號輸入，抗干擾能力強
具有過壓、過流等保護功能
體積小巧
技術參數

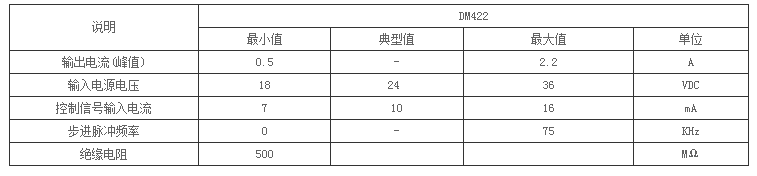

1、電氣指標
2、接口定義

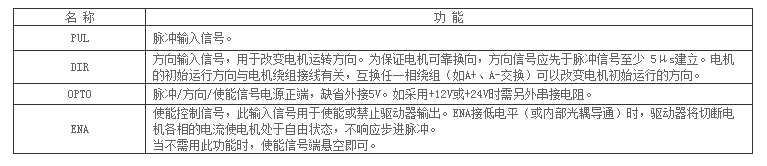

1）控制信號接口

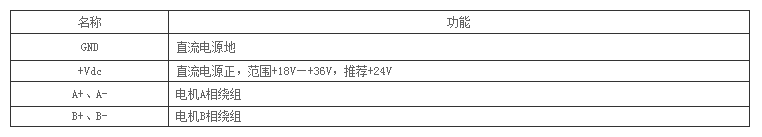

2）功能接口
3、撥碼設定
DM422驅動器采用六位撥碼開關設定細分、運行電流、靜止半流以及控制參數的自整定。詳細描述如下：

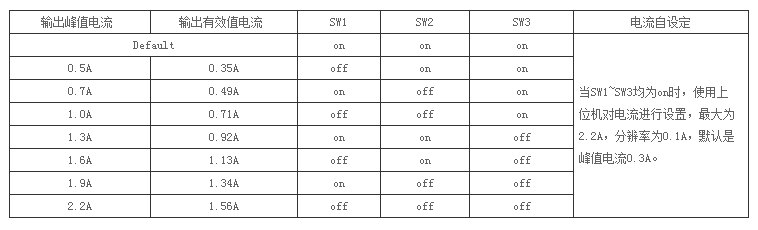

1）運行電流設定
2）靜止電流設定
靜止電流可用SW4撥碼開關設定，off表示靜止電流設為運行電流的一半，on表示靜止電流與運行電流相同。一般用途中應將SW4設成off，使得電機和驅動器的發熱減少，降低能耗，可靠性提高。脈沖信號停止0.4秒后電流自動減半，發熱量理論上減至25％。

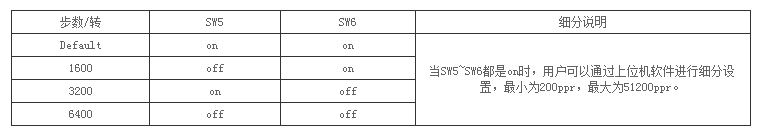

3）細分設定
4）參數自整定功能
若SW4在1秒之內往返撥動一次，驅動器便可自動完成電機參數識別以及控制參數自整定；在電機、供電電壓等條件發生變化時請進行一次自整定，否則，電機可能會運行不正常。注意此時不能輸入脈沖，方向信號也不應變化。
實現方法1) SW4由on撥到off，然后在1秒內再由off撥回到on；
實現方法2) SW4由off撥到on，然后在1秒內再由on撥回到off。

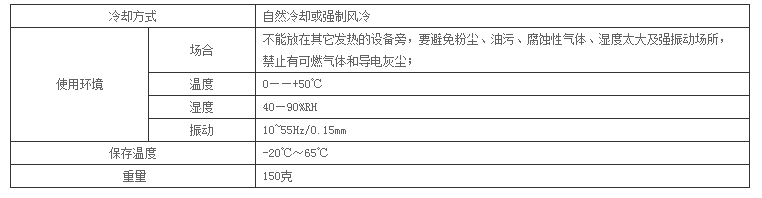

4、使用環境及參數

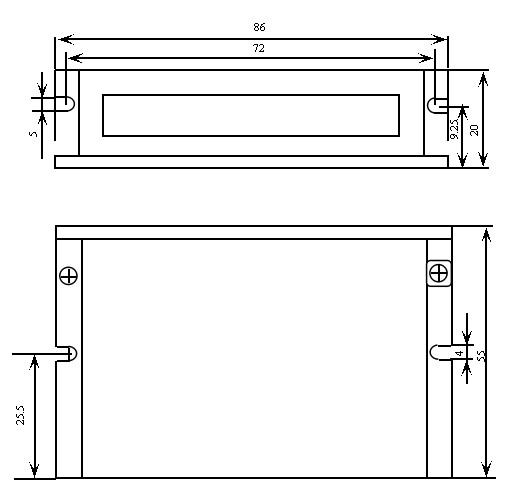

安裝尺寸
電器連接

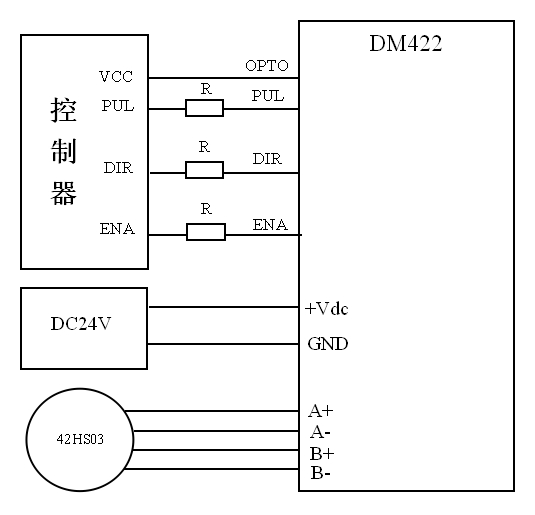

DM422配42電機典型接法(共陽極接法)
注意：
1、在圖中接法中VCC=5V時，信號端無需串聯電阻；VCC=12V時，信號端需要串聯1K左右的電阻,R=1K/0.25W；VCC=24V時，信號端需要串聯2K左右的電阻，R=2K/0.25W。
2、驅動器內部限流電阻270Ω
