產品詳情
可以設置256內的任意細分以及額定電流內的任意電流值，能夠滿足大多數小型設備的應用需要。采用內置微細分技術，即使在低細分條件下，也能夠達到高細分的效果，中低速運行都很平穩，噪音極小。
驅動器內部集成了參數自整定功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。
功能特性
可驅動4線，8線的兩相步進電機
電壓輸入范圍：18~36 VDC
電流最大：4.2A，分辨率：0.1A
細分范圍：200~51200ppr
信號輸入：差分/單端，脈沖/方向
脈沖響應頻率：200KHz
可通過串口進行參數配置
內置微細分
參數自動整定功能
精密電流控制使電機發熱大為降低
靜止時電流自動減半
光隔離信號輸入，抗干擾能力強
具有過壓、過流等保護功能
技術參數

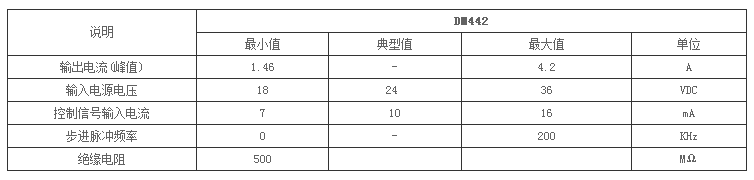

1.電氣指標
2. 接口定義

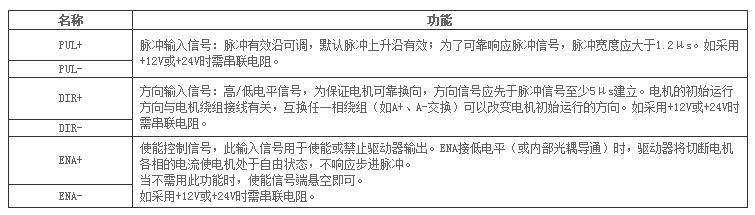

1）控制信號接口

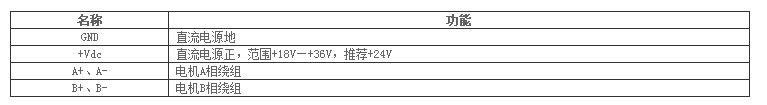

2）功率接口
3.撥碼設定
DM442驅動器采用八位撥碼開關設定細分、運行電流、靜止半流以及控制參數的自整。詳細描述如下：

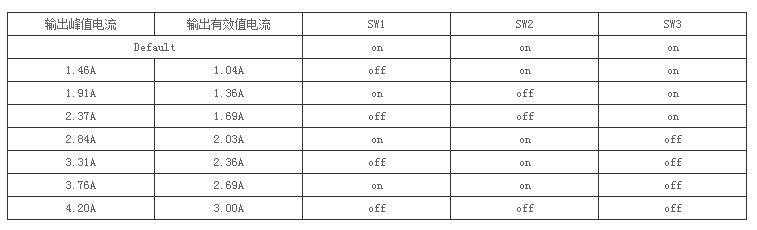

1）運行電流設定
當SW1~SW3均為on時，使用上位機對電流進行設置，最大為4.2A，分辨率為0.1A，默認峰值電流是1.0A。
2）靜止電流設定
靜止電流可用SW4撥碼開關設定，off表示靜止電流設為運行電流的一半，on表示靜止電流與運行電流相同。一般用途中應將SW4設成off，使得電機和驅動器的發熱減少，降低能耗，可靠性提高。脈沖信號停止0.4秒后電流自動減半，發熱量理論上減至25％。

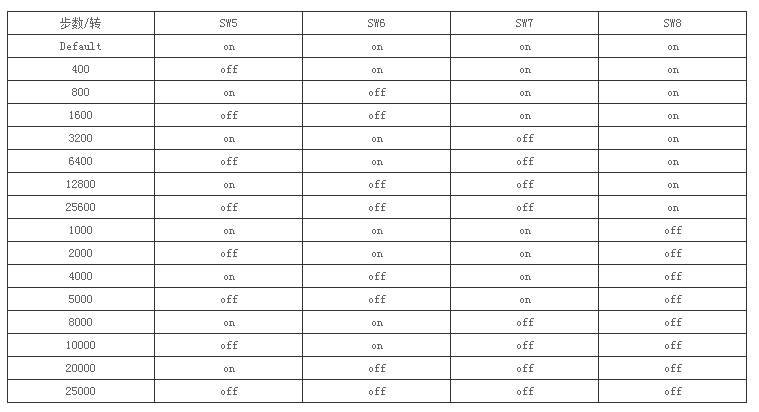

3）細分設定
當SW5~SW8全為on時，驅動器使用內部默認細分為200，用戶可以通過上位機軟件進行細分設置，最小為200ppr，最大為51200ppr。
4）參數自整定功能
若SW4在1秒之內往返撥動一次，驅動器便可自動完成電機參數識別以及控制參數自整定；在電機、供電電壓等條件發生變化時請進行一次自整定，否則，電機可能會運行不正常。注意此時不能輸入脈沖，方向信號也不應變化。
實現方法1) SW4由on撥到off，然后在1秒內再由off撥回到on；
實現方法2) SW4由off撥到on，然后在1秒內再由on撥回到off。

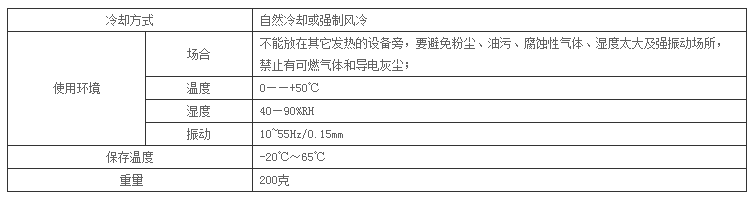

4. 使用環境及參數
